圓振動篩介紹

圓振動篩做圓形運動，是一種多層數、效率高新型振動篩。圓振動篩采用筒體式偏心軸激振器及偏塊調節振幅，物料篩淌線長，篩分規格多，具有結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用、維修方便、使用安全等特點，該振篩廣泛應用于礦山、建材、交通、能源、化工等行業的產品分級。（注：我公司可根據不同用戶的實際情況，可定制各種規格、各種振動方式的振動篩）。

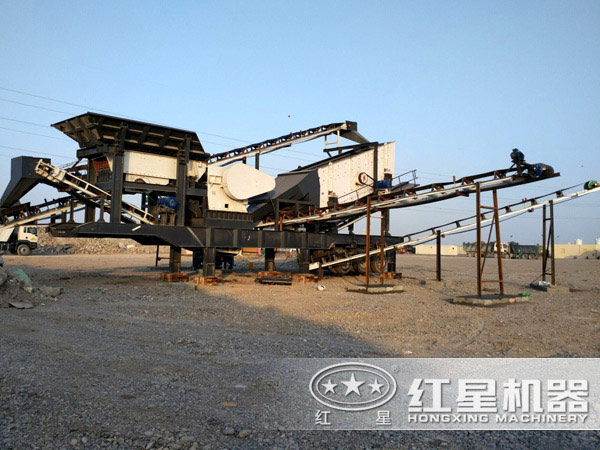

圓振動篩客戶現場視頻

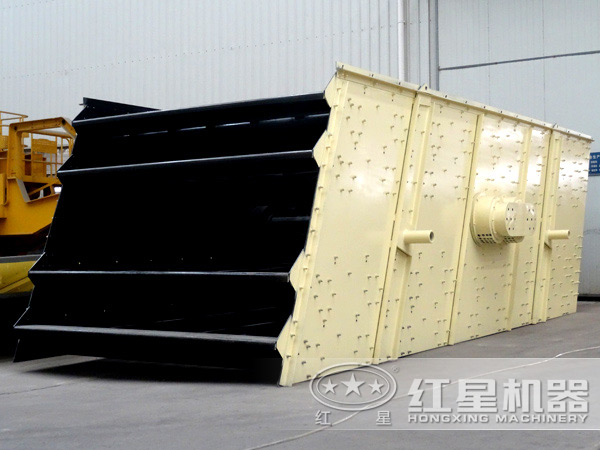

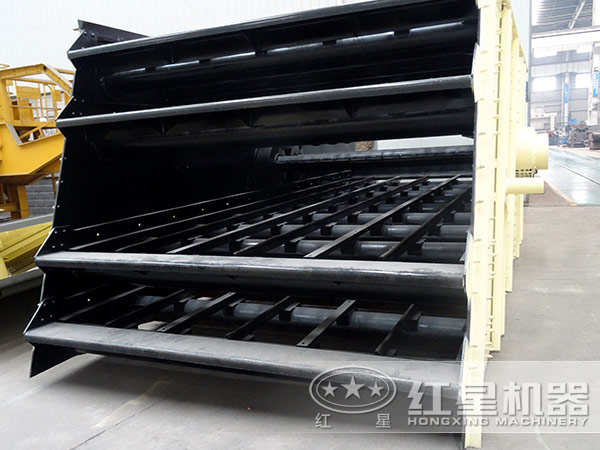

圓振動篩圖片

圓振動篩性能特點

1、由于篩箱振動強烈，減少了物料堵塞篩孔的現象，使篩子具有較高的篩分效率和生產率。

2、構造簡單、拆換篩面方便。

3、篩分每噸物料所消耗的電能少。

結構及組成原理

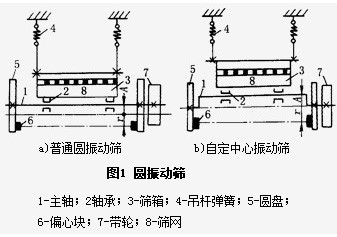

圓振動篩通常分為普通圓振動篩和自定中心振動篩，其橫截面示意圖見圖1。裝有篩網8的篩箱3由彈簧4懸掛（吊式）或支承（座式），可以藉激振力自由振動。主軸1的軸承2裝在篩箱3上，主軸由帶輪7驅動而旋轉。帶偏心重的圓盤5裝在主軸上并隨其旋轉。偏心重旋轉時產生離心慣性力，驅使篩箱產生圓形軌跡的振動。圖中振幅以A表示，r則表示激振偏心距，即偏心重與軸承中心線之間的距離。【圓振動篩的結構及工作原理詳細>>】

從圖1可以看出，普通圓振動篩與自定中心振動篩的區別僅在于振動器的結構略為不同。前者的軸承中心與帶輪的中心位于同一直線上，當振動篩運轉時，帶輪便隨篩箱一起振動，因此引起三角帶的反復伸縮而使之易于損壞，并且需采用較小的振幅（一般都小于3mm）。由于這些缺點，這種振動篩已很少使用。自定中心振動篩的帶輪中心位于軸承中心與偏心塊的重心之間，并使帶輪的中心線位于偏心塊與振動機體合成的質心上，因此，當振動篩工作時，帶輪就不隨篩箱一起振動，只作旋轉運動，從而還可以采用較大的振幅，以提高篩分效率。因而自定中心振動篩發展很快，獲得了廣泛應用。目前工業生產中采用的圓振動篩一般都屬于自定中心振動篩這一類型。

技術參數
