河南紅星機器破碎設備專家在利用PRO/E軟件完成破碎機裝配體設計后，為了提高破碎機設計的效率和可靠性，運用ADAMS和PRO/E二者之間共同支持的圖形交換格式，把PRO/E中破碎機的三維模型導入到ADAMS中，模擬破碎機在加工中物料的輸送過程，同時對模型進行運動學、動力學仿真為破碎機的設計開發節省了時間和成本，同時也為破碎機的結構參數及工作參數的選擇和計算提供理論依據。

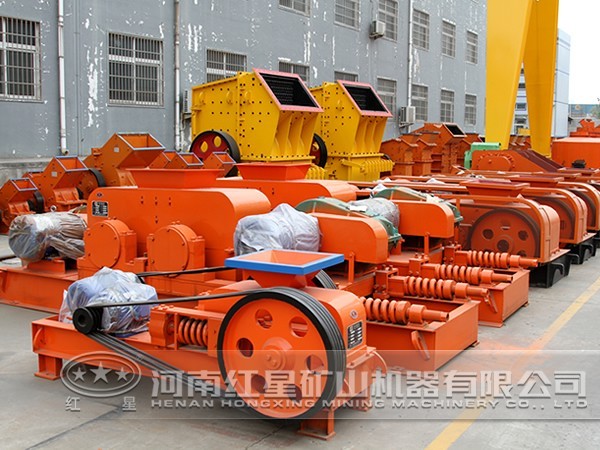

在破碎機仿真中，GroundParts有軸承座、機架部件、減速器等，MovingParts包括動輥?zhàn)印⑵妮S部件、板、移動滑塊、連桿曲柄等。ADAMS提供非常方便的三維建模技術、結構分析技術、模型分析技術、控制系統設計與分析技術、優化仿真分析技術、利用實驗數據進行建模的技術等等。紅星專家主要利用ADAMS/VIEW模塊對破碎機進行優化仿真設計。在優化分析之前，先建立虛擬機構模型。

實際破碎的物料形狀為球狀、立方體狀、圓柱體狀或多邊體狀，這里把物料的形狀假設為立方體狀。由于剛性構件受到力的作用時不會產生變形，如果把物料當作剛性構件來處理，將不能達到精度要求，所以把物料做成可以產生形變的柔性體來處理。這里利用了ADAMS/AutoFlex建立柔性體。

第二步，利用拉伸法創建柔性體。用拉伸法創建柔性體時，需要定義單元尺寸、材料屬性、拉伸路徑和拉伸橫截面。在Element Type選擇框中確定柔性體的單元類型為三維實體單元（Solid Hexa），材料選擇為物料，將此橫截面沿著拉伸路徑掃略就可以創建一個柔性體了。
