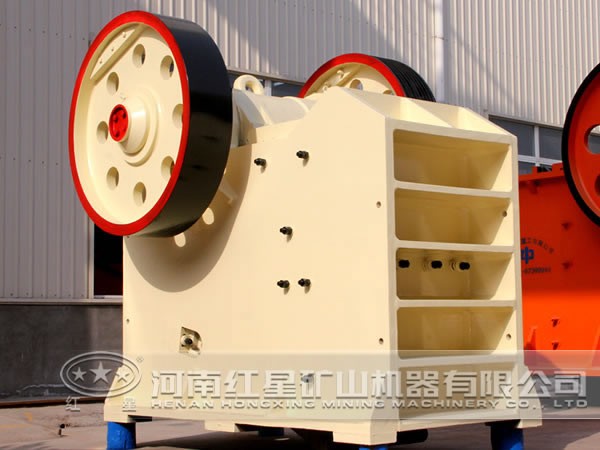

顎式破碎機主要由機架、顎板、側護板、傳動件、調節裝置、飛輪和潤滑裝置等部件構成。機架作為顎式破碎機的重要部件，在工作時承受很大的沖擊載荷，是整個破碎機零部件的安裝基礎，所以對其進行基于APDL的參數化建模并優化設計具有重要意義。

有限元分析的基礎是能夠準確地建立有限元實體模型。ANSYS軟件的分析模型一般都利用軟件與CAD軟件的接口導入模型，進行有限元分析。但是在外部數據導入的同時，由于數據的兼容性等問題，導入的模型太復雜會把不能識別的特征省略，可能產生模型斷裂，丟失實體的情況，對后續的分析會造成很大影響。顎式破碎機機架力學模型建立4大組成，包括材料屬性、單元類型、網格劃分、載荷和約束條件的施加。

由于顎式破碎機機架經過簡化后可以用體拼成，同時考慮實體建模的最終目的是進行優化，所以我們采用基于APDL參數化設計語言的命令流形式建立實體模型、有限元網格劃分、加載和計算的文件，并將其儲存為一個記事本文件。如果需要計算就直接把命令流拷入ANSYS的命令流輸入窗口，ANSYS就很快實現建模、網格劃分、加載和計算，如果需要修改就可以直接修改命令流。參數化形式可以大大提高工作的效率。
